캐드 객체스냅(OSNAP) 사용하기



안녕하세요

오늘은 객체스냅(OSNAP)에 대해서 알아보겠습니다.



객체스냅(OSNAP)은 명령어 실행 중에 객체스냅(OSNAP)객체스냅(OSNAP) 명령 어을 입력 하여 보다

정확한 도면을 그리기 위해서는 꼭 필요한 서브 명령어입니다.



예을 들어 선(객체) 끝점에서 원의 주심에 선을 그릴 수 있도록 하는 명령어입니다.



설정방법





명령어 OSNAP 입력하면 위에 그림처럼 창이 나옵니다..



객체스냅겨기(O)(F3) : 객체스냅 ON/OFF

객체스냅모드 : 사용할 OSNAP 설정

   - 여러 개 지정가능하지만 사용에 불편함이 있습니다.(개인적인 생각입니다.)

옵션 : 여기에서는 OSNAP 표식 크기를 조정할 시수 있습니다.

확인 : 설정완료



TIP]

체크박스 앞에 있는 도형이 해당 표식입니다.







OSNAP 설명

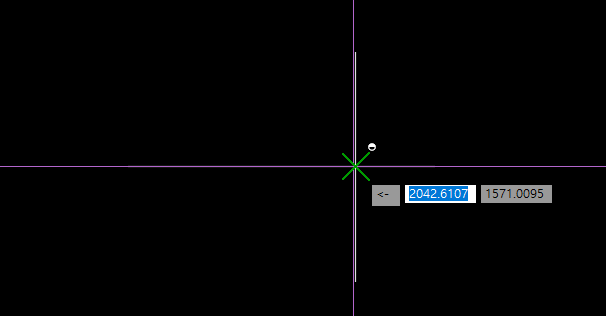

1. 끝점 - END

- 커서에서 가장 가까운 객체의 끝점 찾기



2. 중간점 – MID

- 선택한 객체의 중간점 찾기



3. 중심선 – CEN

- 원,호,원, 호, 타원형의 호의 중심선 찾기



4. 노드 – NOD

- 점,점, 치수 문자 기준점 찾기



5. 사분점 – QUA

- 커서에서 가장 가까운 원, 호, 타원형의,호, 호의 사분점 찾기



6. 교차점 – INT

- 객체의 교차점 찾기



7. 삽입점 – INS

- 블록,문자,블록, 문자, 속성등과 같은 객체의 기준점 찾기

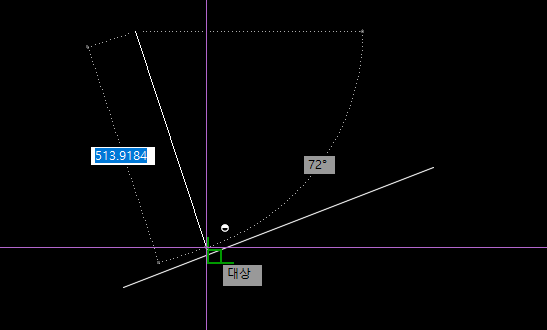

8. 직교 – PER

- 선택한 객체의 직교(90°) 찾기

예) 선을 긋고 기울어진 선을 선택하면 기울어진 선에 90° 되는 부분 찾기



9. 접점 – TAN

- 호,원,호, 원, 타윈형 호, 폴리선, 호 또는 스플라인의 접점 찾기

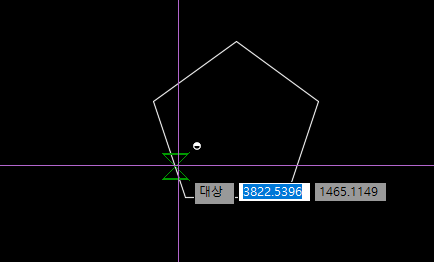

10. 근처점 – NEA

- 객체의 가장 근접한 부분 찾기



이상이 OSNAP 명령어의 설명입니다..



사용 방법



OSNAP는서브명령어이라서 단독으로는 실행이 안 되고 명령어 실행 중 커서가

선택한 선에 대하여 명령어가 반응을 합니다.



예) LINE 실행하고 객체(이미 그려진( 선, 호, 등등) 선택하면 OSNAP 표식이 보이면

     선택하시면 됩니다.



또 다른 방법



1. 명령어 실행 중에 OSNAP명령어을 입력 하여 사용하는 방법

   예) 끝점을 OSNAP명령어 사용

        - 명령어 --> END 입력 후 엔터

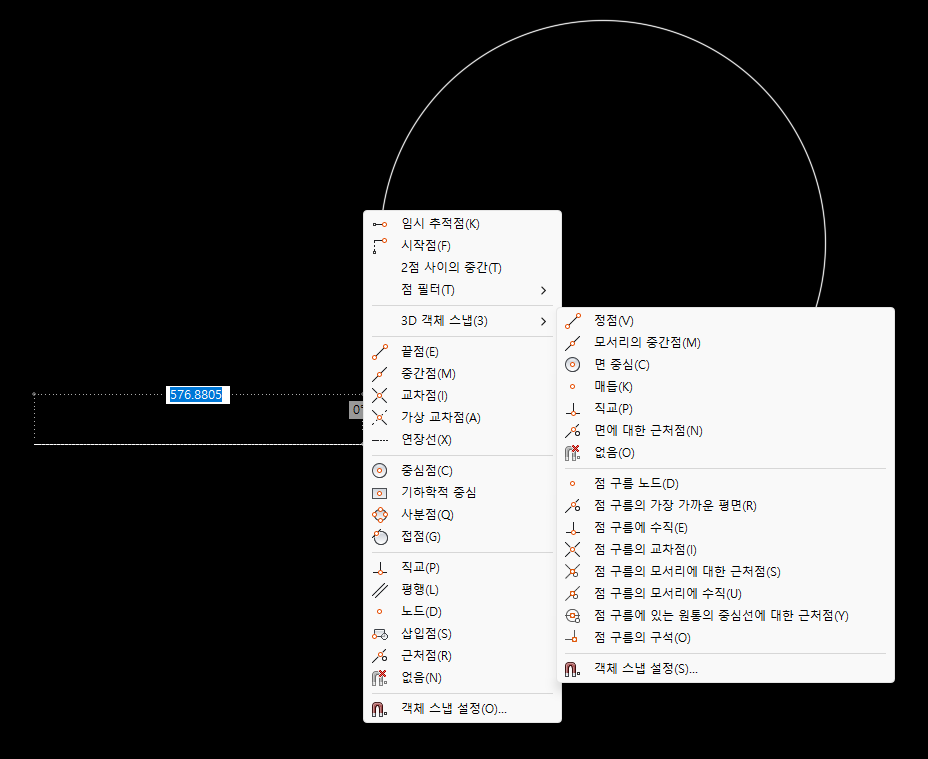

2. CTRL or SHIFT + 마우스 우클릭 후 선택





지금 까지 객체스냅(OSNAP)에 대해 알아보았는데요 보시는 분들에게 도움이

되었으면 합니다.
