캐드] 이미지 삽입 방법 2가지



안녕하세요

캐드을 사용하다 보면 종종 이미지 삽입을 해야 될 때가 있습니다.

그래서 오늘을 오토캐드에 이미지 넣는 방법을 알려드릴게요.



캐드에는 이미지 삽입 방법이 2가지가 있습니다.

첫 번째는 이미지을 캐드에 완전히 삽입하는 방법 두 번째는 경로를 지정해서

불러오는 방법입니다.





1. OLE 객체 삽입 방법

OLE 객체 삽입 캐드 파일 안에 저장하는 방법으로 이미지 원본 파일과 상관없이 계속 보이는 방식입니다.

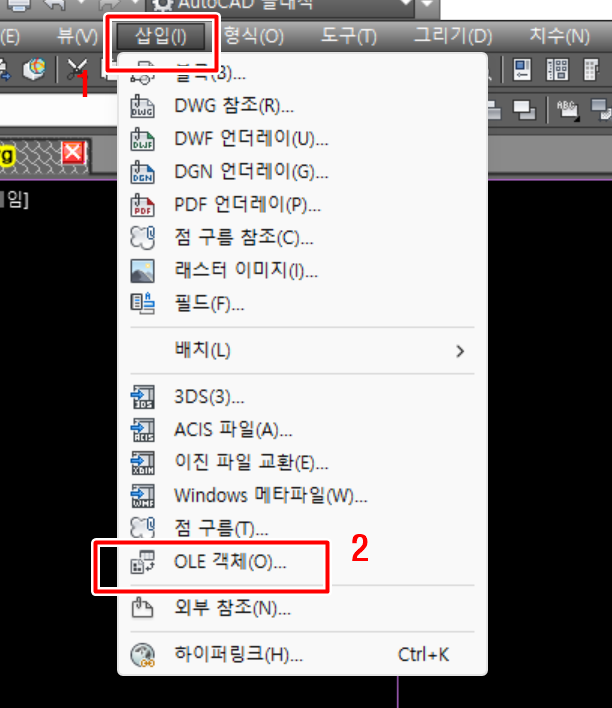

위 이미지처럼 삽입 --> OLE 객체를 선택해 주세요

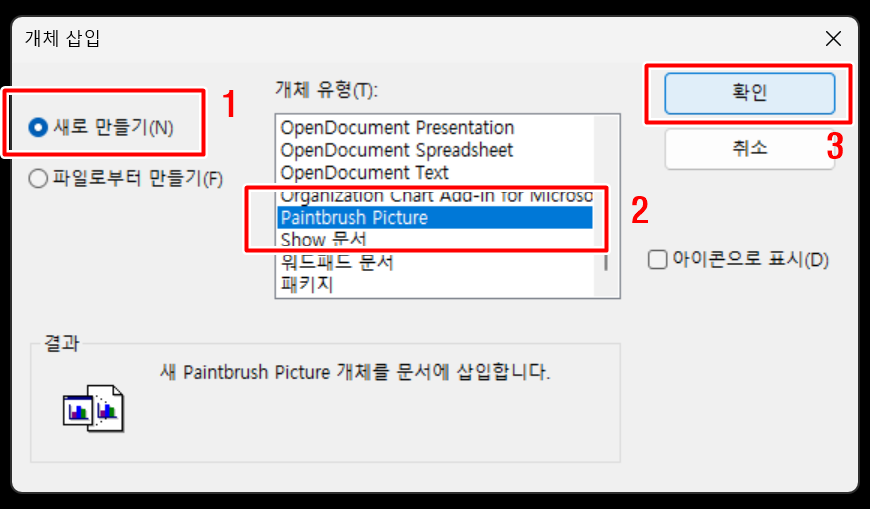

객체 삽입 창이 보이면 새로 만들기 - -> 개체 유형(Paintbrush Picture 또는 그림판) 선택 --> 확인

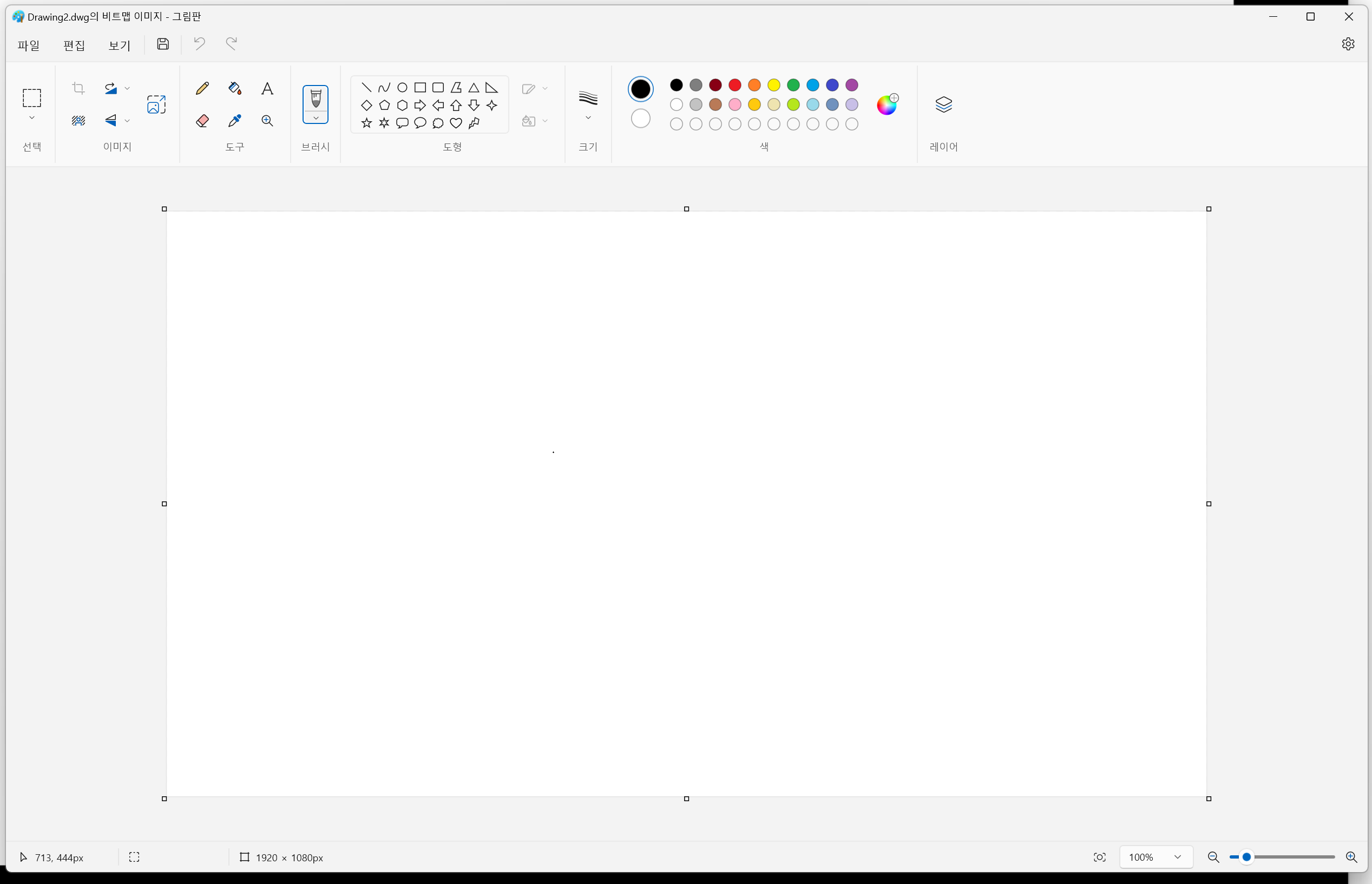

Paintbrush Picture 실행된 사진



새로운 창이 보이시면 상부에 있는 메뉴 중 파일 -->이미지 수정 클릭

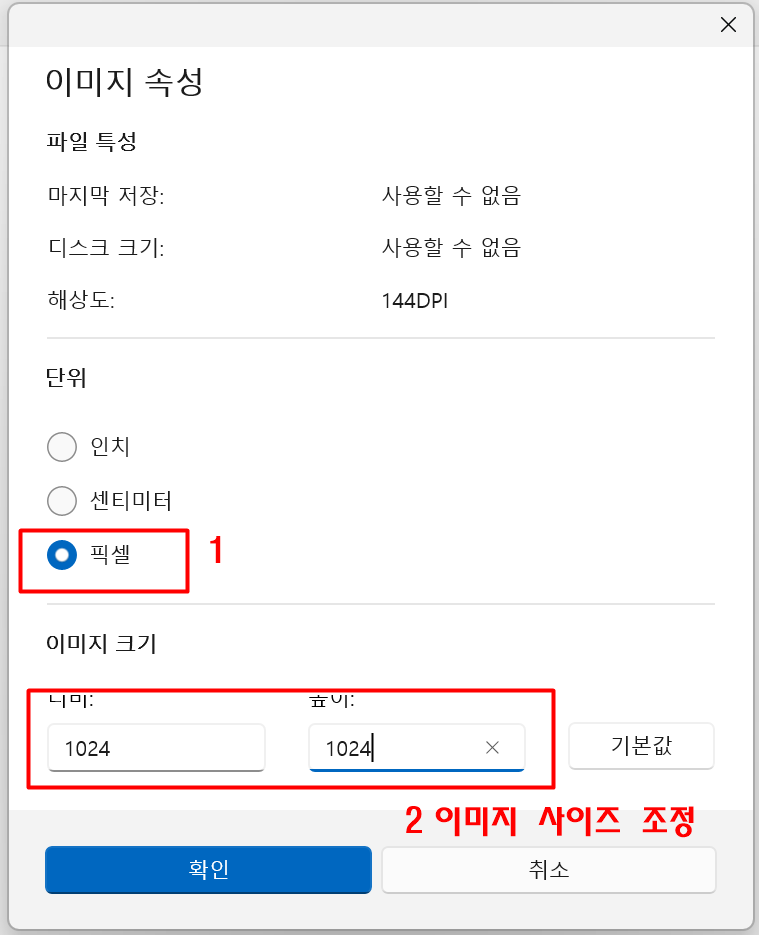

이미지 수정은 가져오는 이미지 크기로 그림판을 변경하시면 됩니다.



그리고 다시 파일 --> 캔버스로 가져오기 클릭 --> 가져오려는 이미지 선택 -->확인



그러면 이미지가 보이실 거예요 그럼 파일 --> 끝내기



캐드 화면에 이미지가 삽입됩니다.



이 방법으로는 이미지 원본 파일하고 상관없이 이미지가 계속 보입니다.





2.래스터 이미지 삽입 방법

래스터 이미지 삽입 방법은 이미지 원본과 관련이 있습니다.

이미지처럼 삽입 --> 래스터 이미지을 선택해 주세요



새로운 창이 보이시면 가져오려는 이미지 선택 --> 열기 클릭



미리 보기에서 이미지 확인 --> 확인 클 릭.



마우스로 사진위치 지정 후 엔터를 치세요.

마우스로 클릭하면 커서가 움직임에 따라 이미지가 크게 또는 작게 나옵니다.



래스터 이미지로 삽입하면 이미지 객체가 외부참조에 속하게 되며,

원본 이미지가 삭제 또는 위치가 변경되면 빈 사각형으로 만 표현이 됩니다.

(불러올 수가 없습니다.)



캐드 파일을 메일/외부(협력사)/납품 시와 같이 외부로 전달하면 거의 경로가

변경되어 이미지 보이지 않습니다. 그래서 보통 같은 폴더에 넣어서

상대 경로 작업을 많이 합니다.



TIP]

상대 경로 설정 방법은 외부참조 게시글에서 알려드릴게요







지금까지 이미지 삽입 방법에 대해 알아보았는데요.

보시는 분들에게 도움이 되었으면 합니다.
